Van Hout naar Hightech: Mijn DIY Slimme Trapverlichting Project
Een trap is meer dan alleen een verbinding tussen twee verdiepingen; met de juiste verlichting wordt het een echte blikvanger in huis. Ik heb onlangs mijn trap aangepakt en voorzien van slimme LED-verlichting die naadloos integreert met Home Assistant. In deze blog neem ik je mee door het proces, van schuren tot de uiteindelijke automatisering.
De basis: Voorbereiding is het halve werk
Voordat we aan de techniek beginnen, moet de trap er strak uitzien. Dit was veruit het meest arbeidsintensieve deel, maar wel essentieel voor een professioneel resultaat.

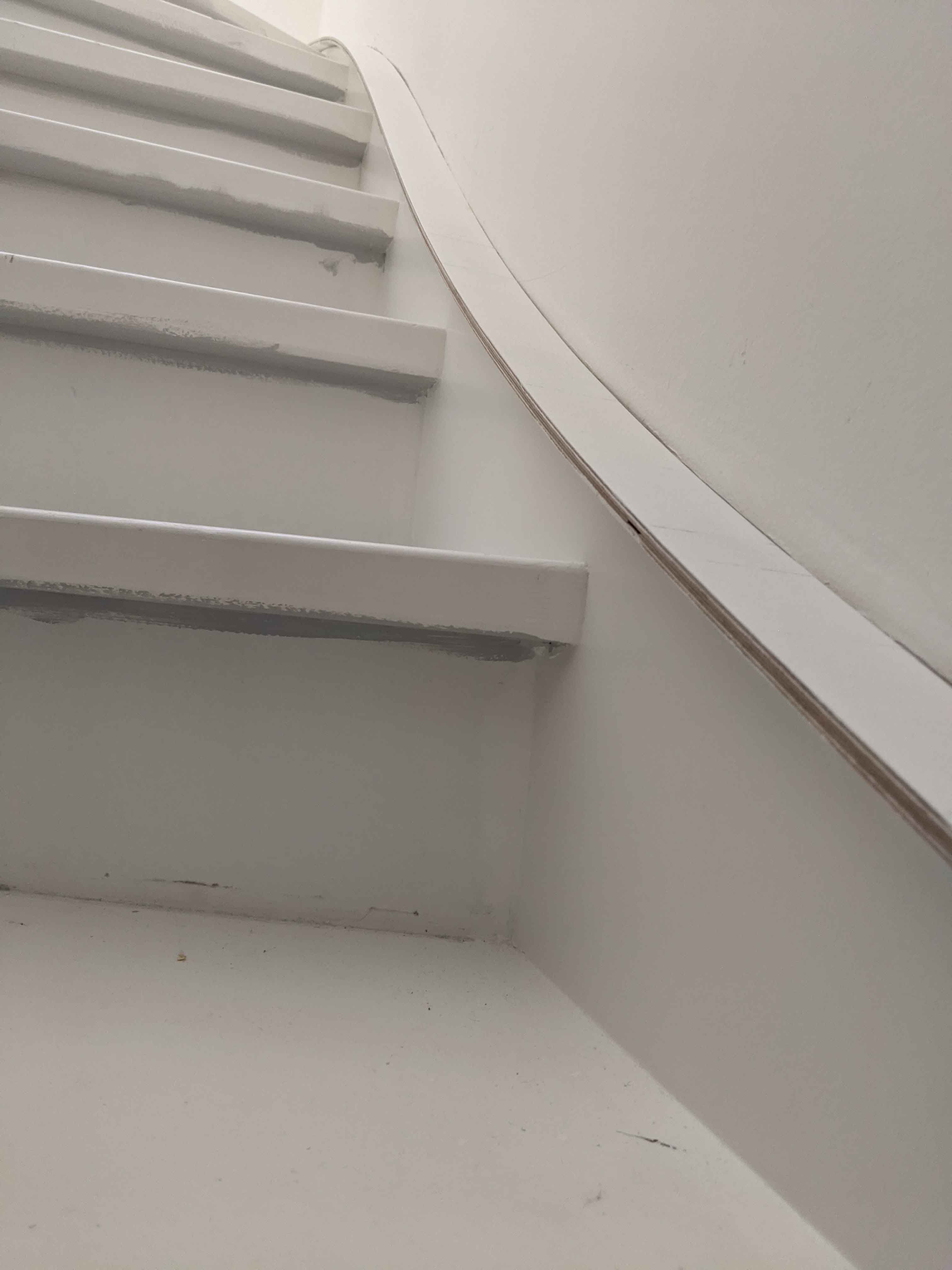

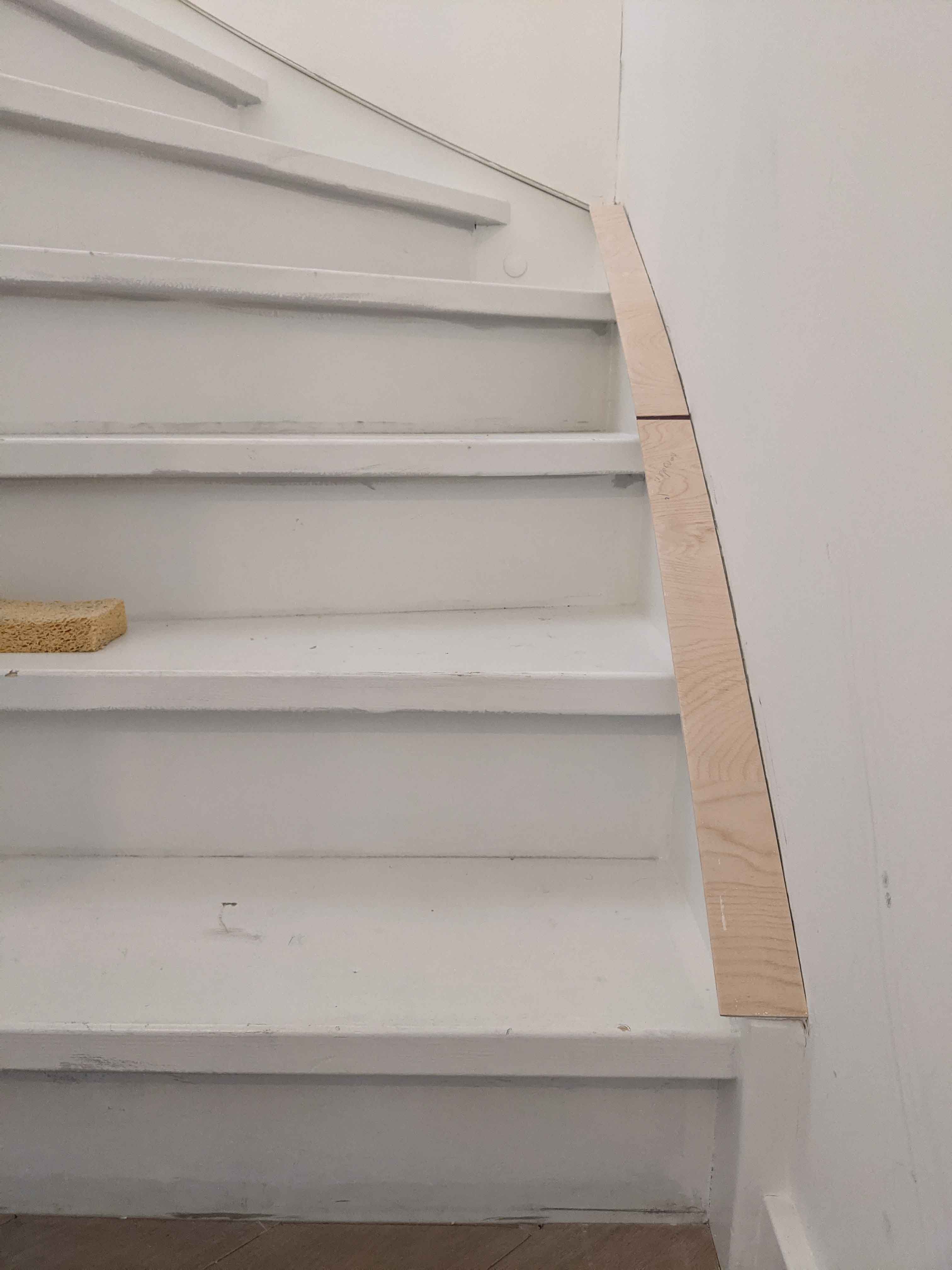

- Schuren en Reinigen: De multiplex strips moeten goed opgeruimd worden. Ik ben begonnen met het grondig schuren van de strips en het verwijderen van alle lijmresten aan de onderkant van de middenstrip. Alles moet natuurlijk stofvrij zijn voordat je verder gaat.

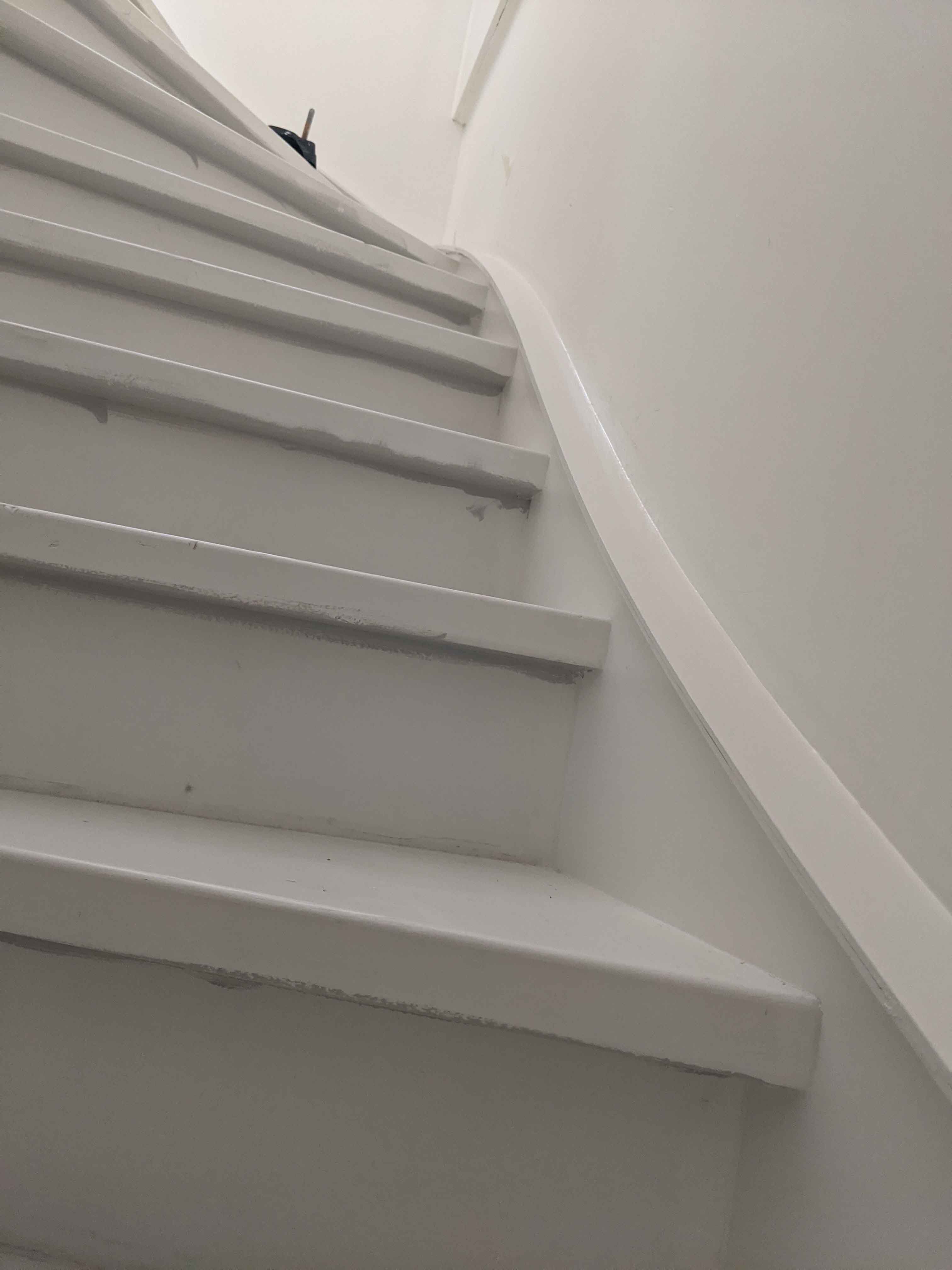

- Kitten en Verven: Vervolgens heb ik de boven- en onderkant van de strips en de latjes bovenaan de trap netjes gekit. Daarna was het tijd voor de verfkwast: de strips (boven, onder en de zijkanten) en de houten platen bovenaan de trap heb ik voorzien van een strakke laag verf.
De technische uitdaging: Kabels naar de meterkast
Onderaan de trap eindigde mijn strip met twee kabels. De uitdaging? Deze kabels moesten onzichtbaar verlengd worden naar de meterkast.

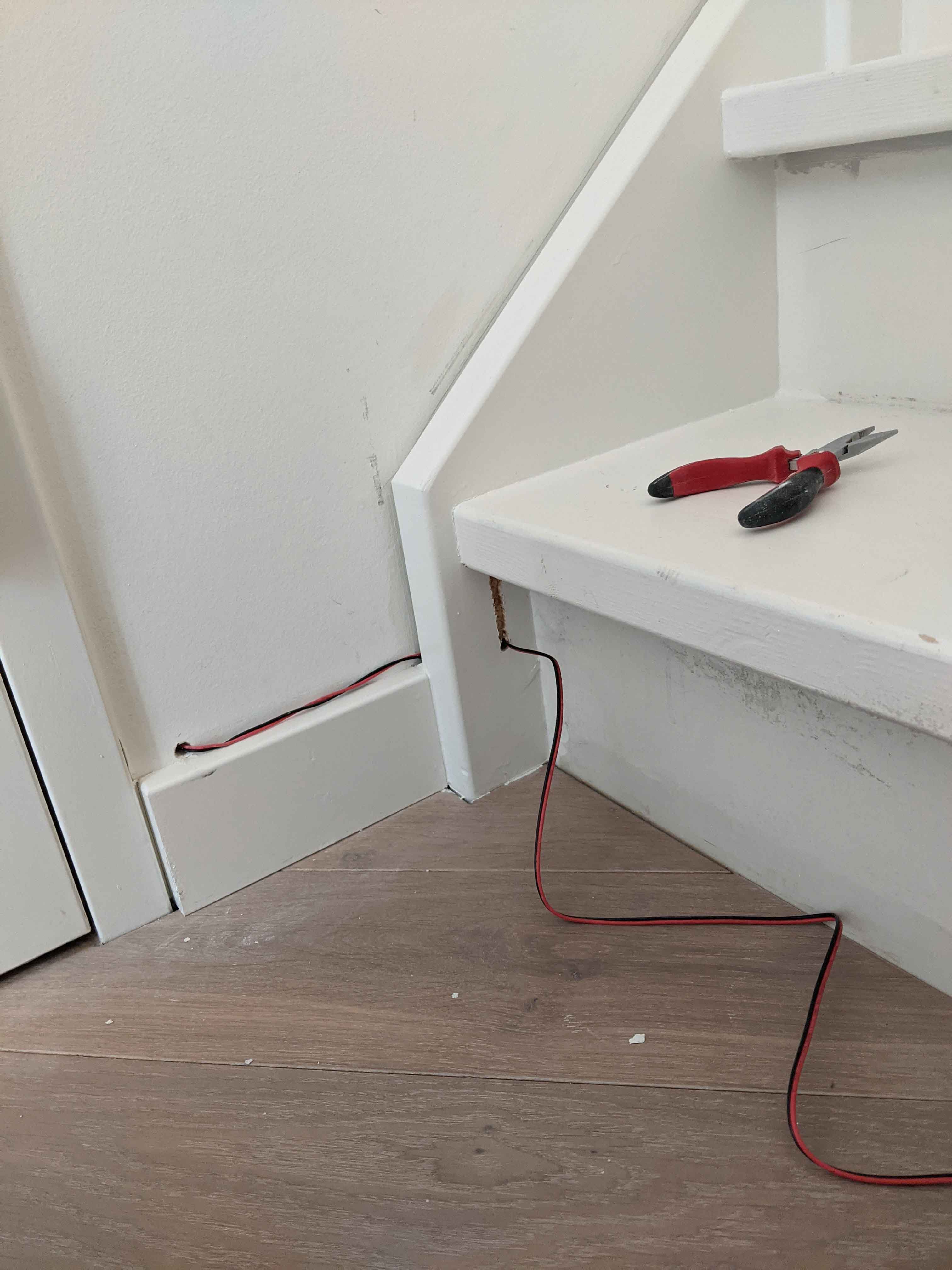

- Sleuven frezen: Ik heb een sleuf geboord waar de bekabeling in weggelegd kon worden.

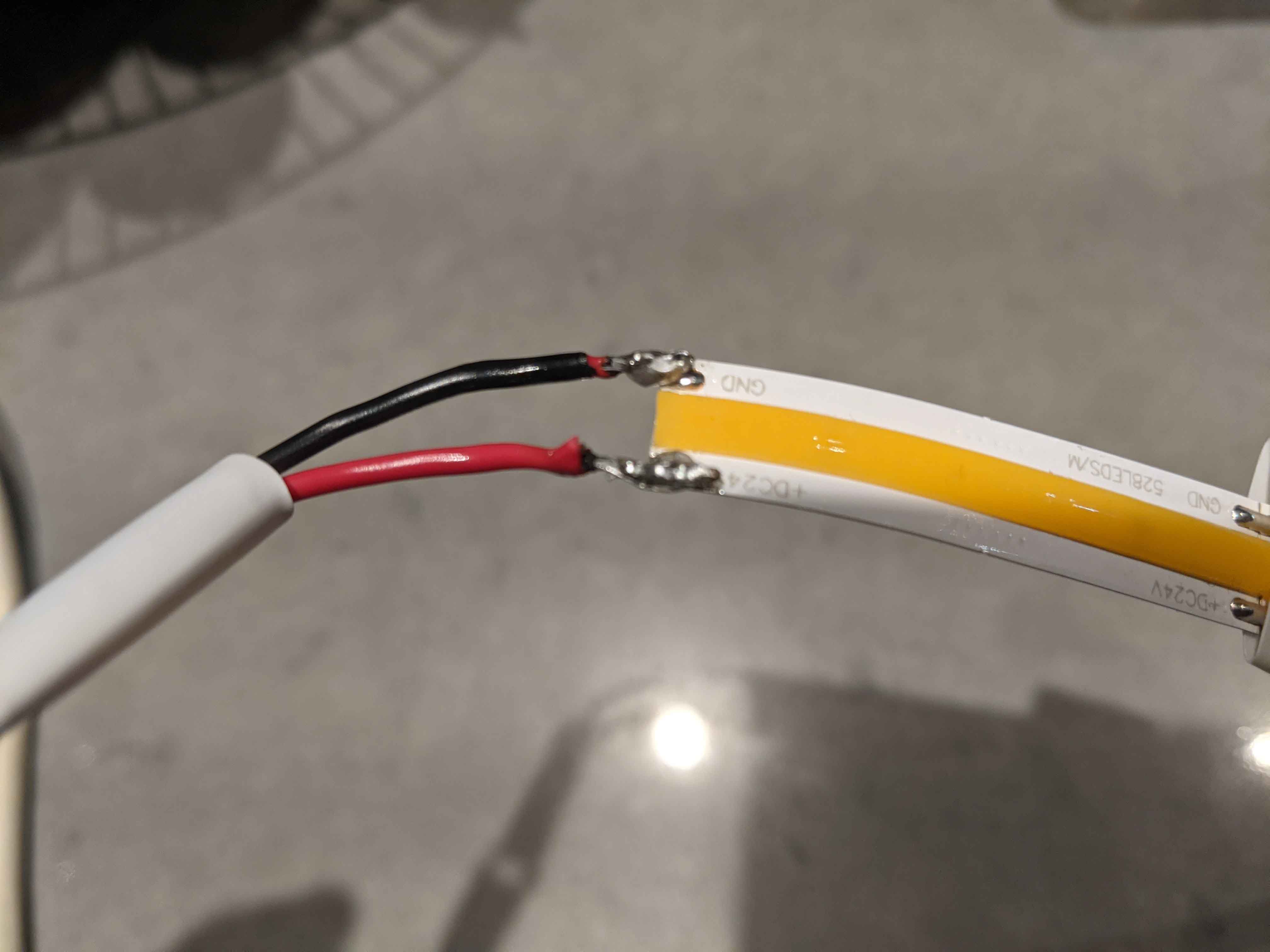

- Solderen: De kabels van de LED-strip zijn verbonden met de verlengkabels door te solderen voor een stevige en betrouwbare verbinding.
- Wegwerken: De kabels lopen onder de laatste trede door (vastgezet en beschermd met krimpkous). Via een geboord gat in het hout trekken we de kabels langs de plint, wederom netjes in een krimpkous, richting de meterkast.

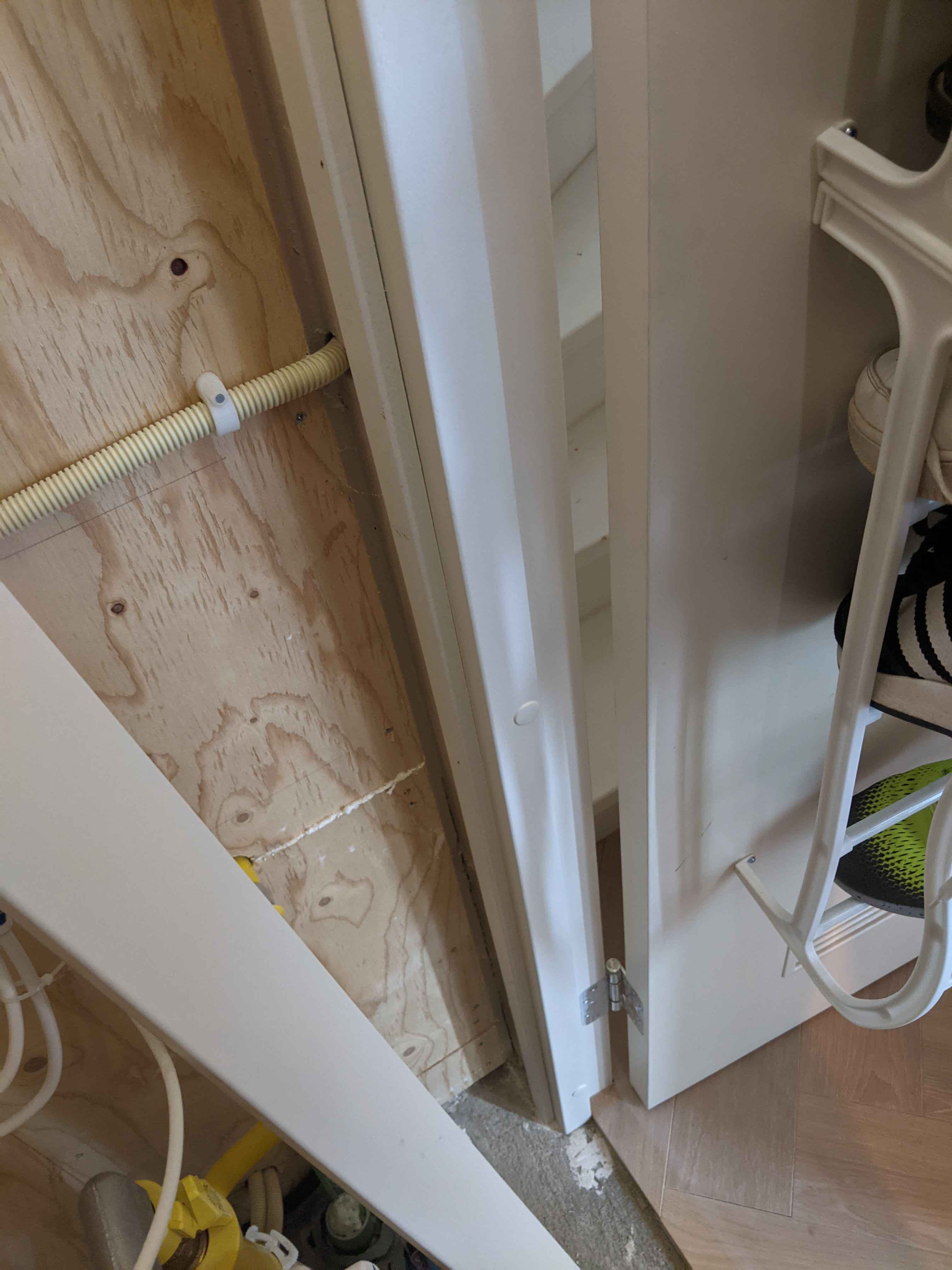

In de meterkast sluiten we alles aan op de controller, die weer verbonden is met de adapter in het stopcontact. De adapter en controller heb ik netjes uit het zicht aan de wand bevestigd van de meterkast.
De LED-strips voorbereiden
Nu de infrastructuur ligt, is het tijd voor de verlichting zelf:
- Meten: Uitmeten is cruciaal. Ik ben onderaan begonnen, gevolgd door het lange gedeelte en uiteindelijk het bovenste deel.

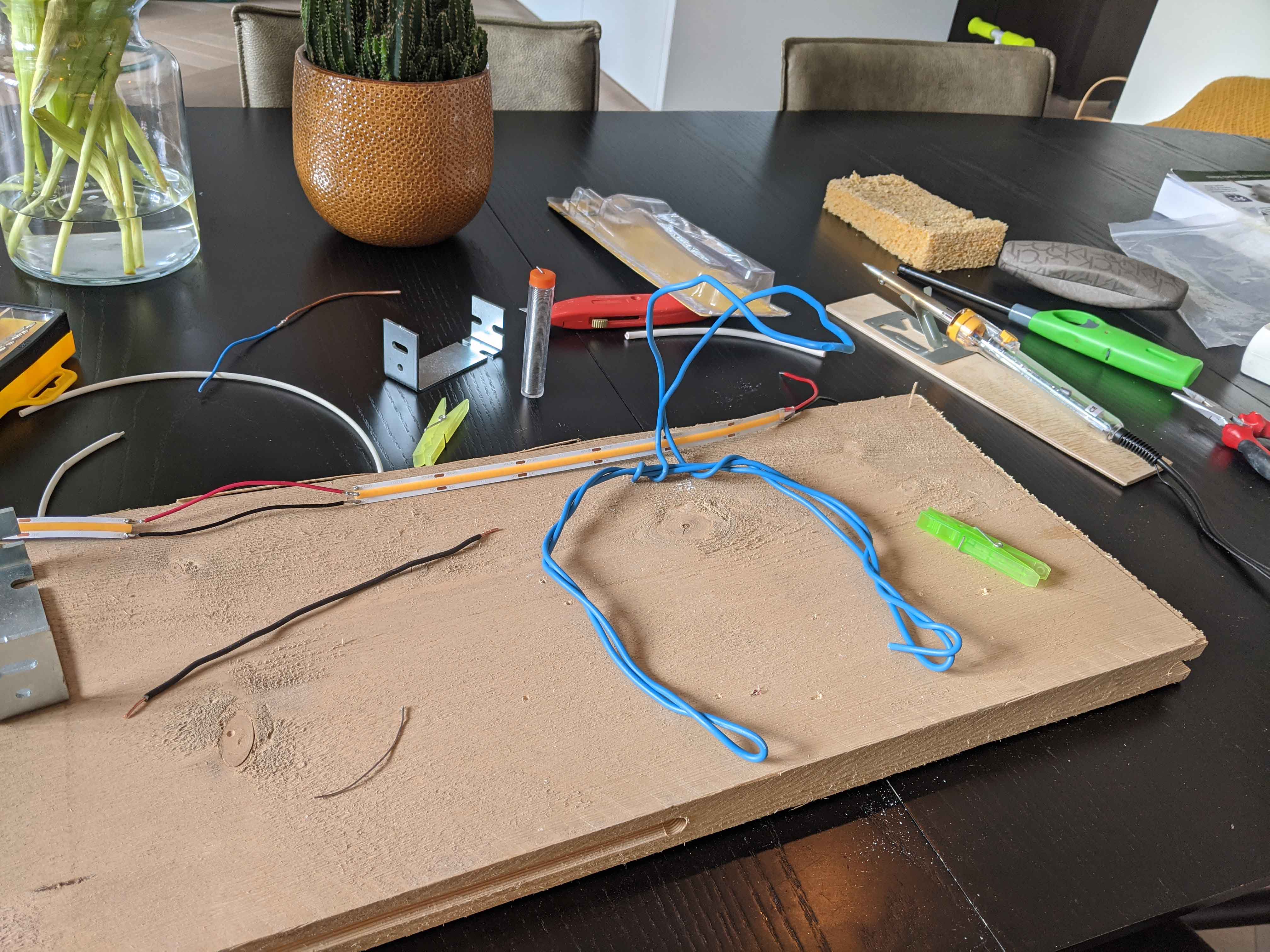

- De 'Zwaan': Een slimme tip: ik heb een hulpstuk gemaakt van ijzerdraad (een zwaan) om de strip makkelijk door de constructie te geleiden.

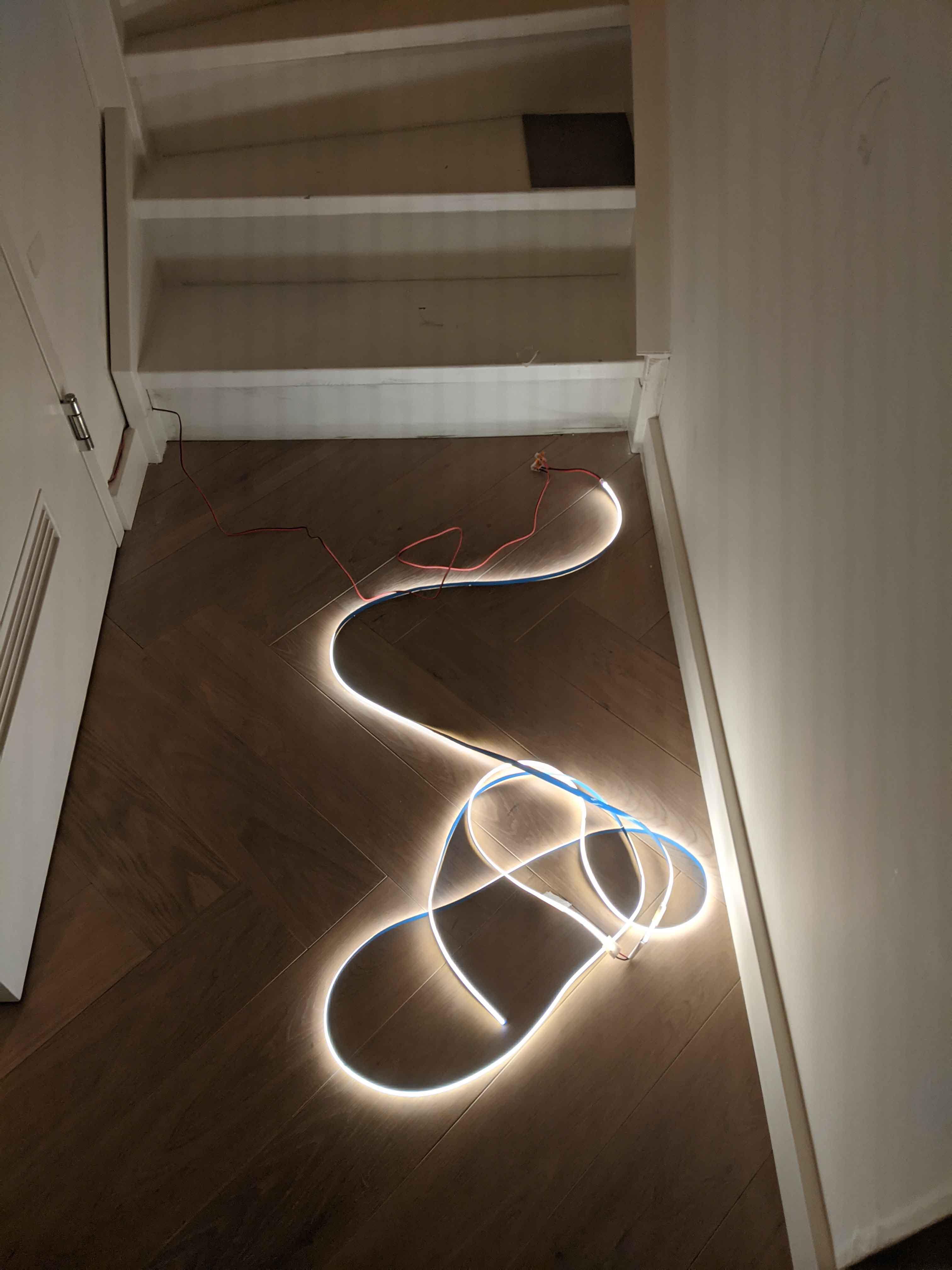

- Monteren en Testen: Alle strips zijn aan elkaar gekoppeld en gesoldeerd. Belangrijk: Test altijd of alles werkt voordat je het definitief vastplakt!
Het "Smart" gedeelte: Home Assistant & GLEDOPTO
Dit is waar het project voor mij echt interessant werd. De verlichting is aangesloten op een GLEDOPTO Zigbee LED-controller. Deze controller communiceert met mijn Home Assistant-omgeving, die draait op een Synology NAS.
Hierdoor kan ik de trapverlichting volledig automatiseren. Denk aan:
- Automatisch dimmen op vaste tijden.
- Licht aan bij bewegingsdetectie (als je een sensor toevoegt).
De finishing touch
Na het plakken en bevestigen van de strips op de trap, moesten de sleuven dichtgesmeerd worden. Na het drogen heb ik dit afgewerkt met verf, waardoor je niets meer ziet van de bekabeling.

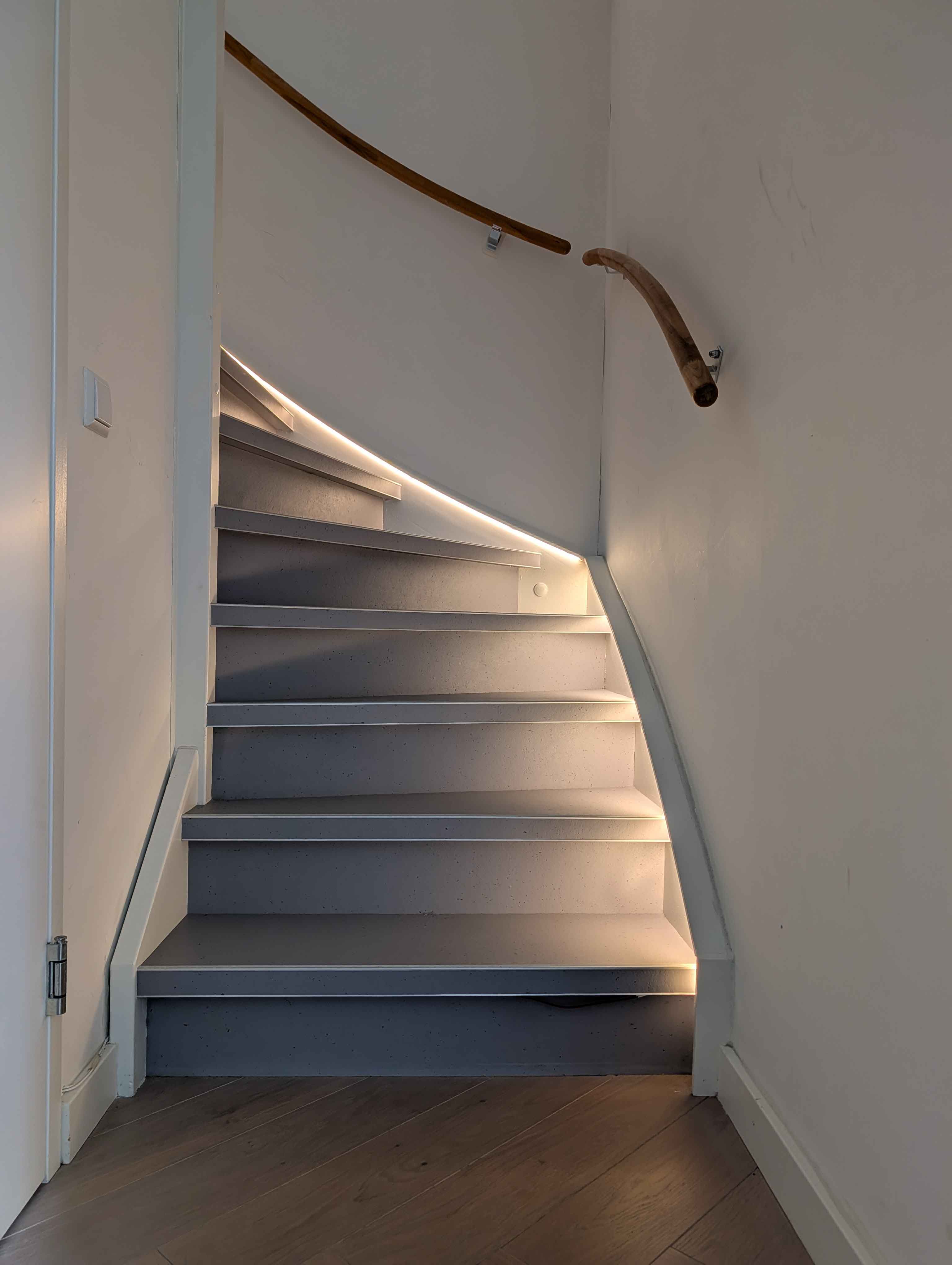

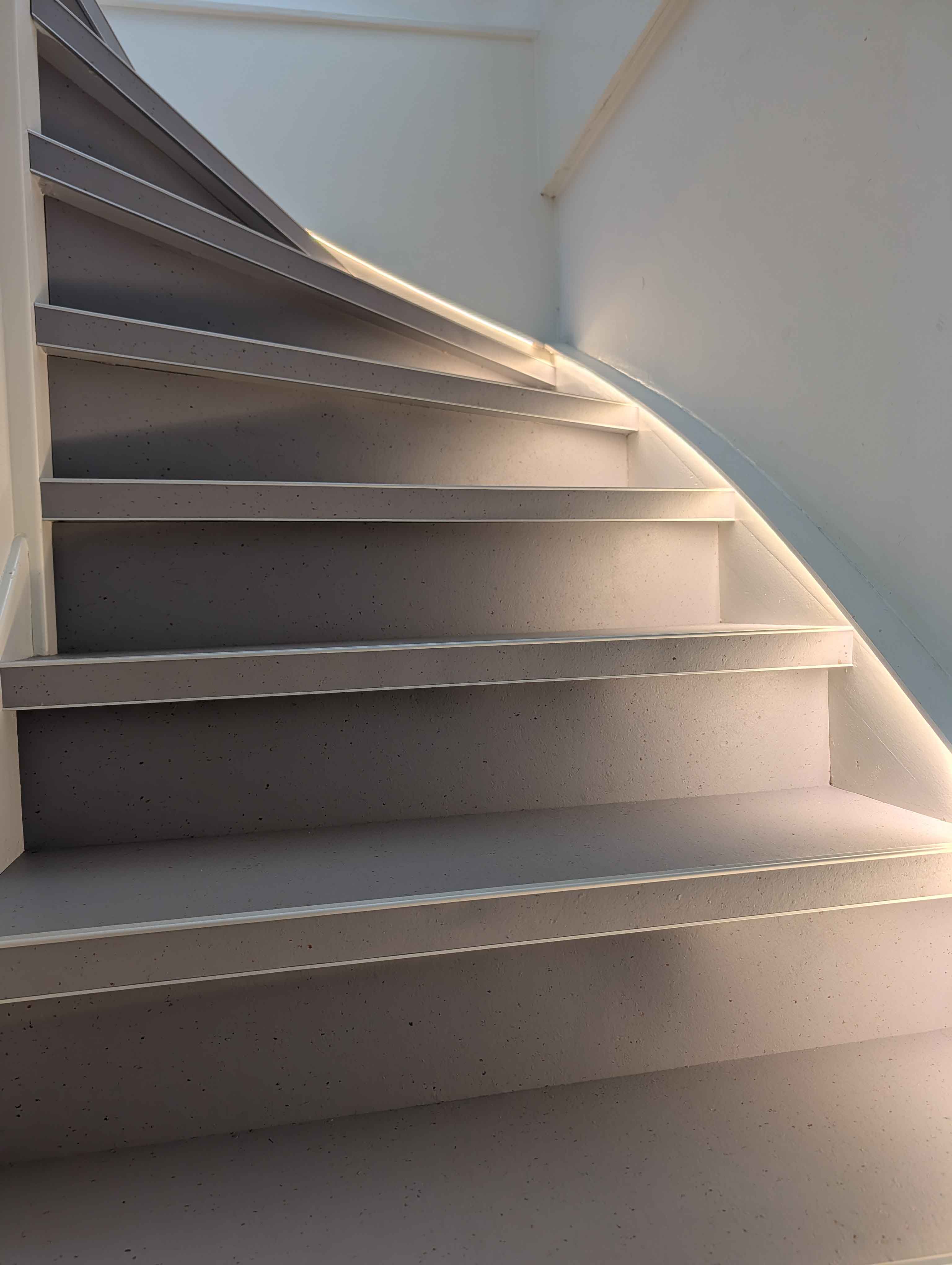

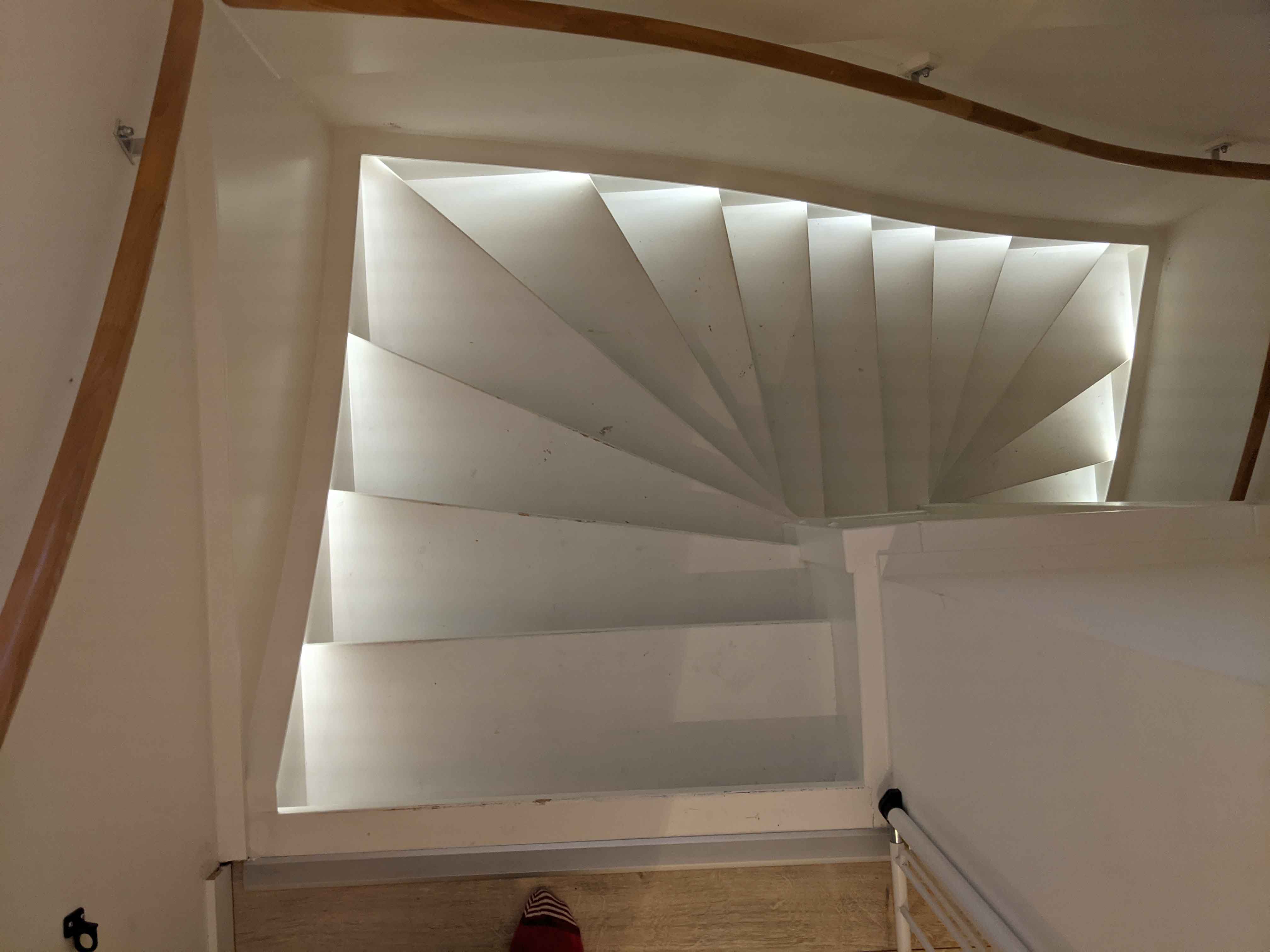

Het resultaat mag er zijn! Het is niet alleen een veiliger trap in het donker, maar ook een stijlvolle toevoeging aan het interieur. Heb je vragen over hoe ik de GLEDOPTO controller heb ingesteld in Home Assistant? Stuur mij gerust een bericht naar victor@labigar.nl.
